【二】工程模板创建

1.1.器件包安装

1.1.1.前提条件

本Pack包适用于Keil V5.27及以上版本。

1.1.2.在线安装

打开keil5,点击Pack Installer，如图1-2-1所示

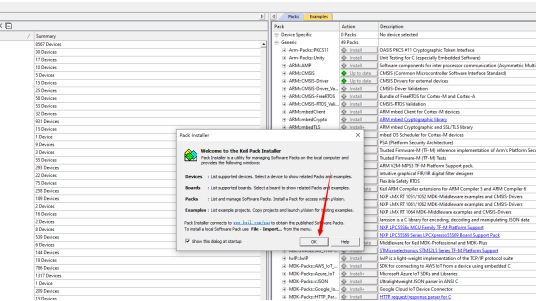

点击Pack Installer按钮之后弹出界面，点击ok，如图1-2-2所示

在Devices选项卡里找到GigaDevice选项，然后选中点开，如图1-2-3所示

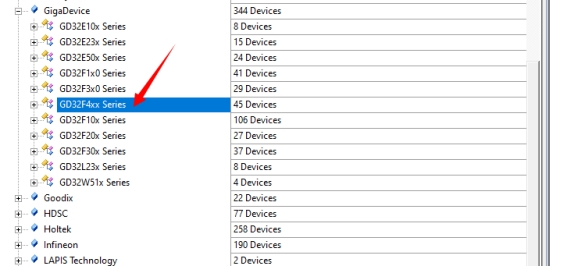

选择我们使用的芯片型号系列，因为我们使用的是GD32F450ZG，所以我们选择GD32F4xx Series，如图1-2-4所示

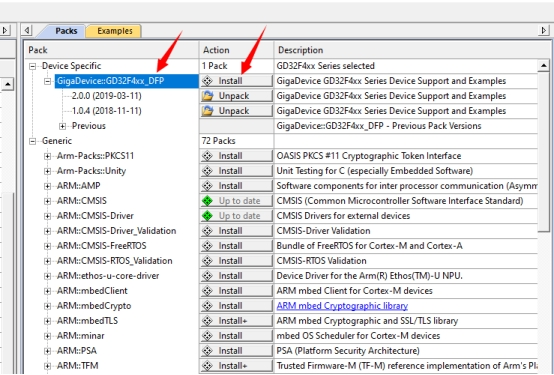

选中之后，在右边一栏中Device Specific下拉菜单下可见 GigaDevice::GD32F4xx_DFP，点击右侧的Install按钮，即可在线下载GD32F4xx系列产品的Pack包，如图1-2-5所示

在窗口最下面可见下载安装进度条，如图1-2-6所示

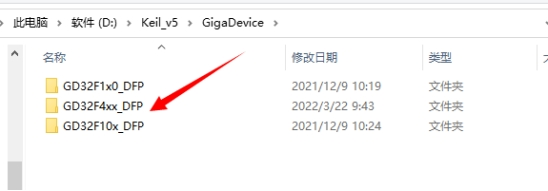

此时Pack会在线下载到Keil5安装目录下(..\Keil_v5\GigaDevice)，并完成安装。我们可以查看其目录，如图1-2-7所示

1.1.3.离线安装

直接从官网下载器件包

下载链接： http://www.gd32mcu.com/cn/download/7?kw=GD32F4

选择GD32F4XX AddOn，如图1-3-1所示

下载完成之后进行解压，在GD32F4xx_AddOn_V2.2.0\Keil\Keil5目录下，有一个器件包，如图1-3-2所示

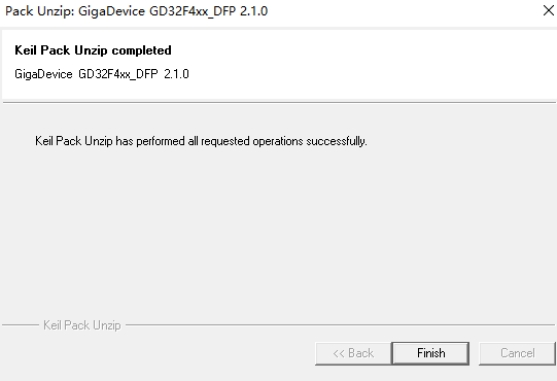

双击这个进行安装，安装完成之后如图1-3-3所示

1.2.标准固件库获取

标准固件库获取我们可以从官网进行下载

下载链接：http://www.gd32mcu.com/cn/download/7?kw=GD32F4

找到GD32F4xx Firmware Library这个压缩包，如图2-1-1所示

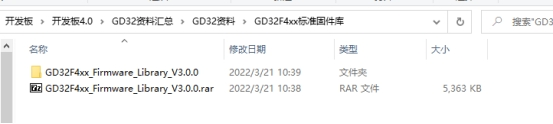

下载完成后，进行解压，解压后目录如图2-1-2所示

1.3.标准固件库目录介绍

1.3.1.文件夹介绍

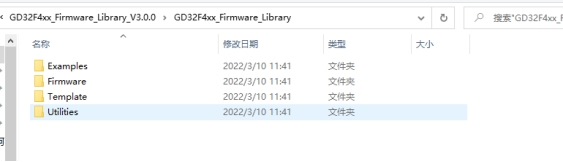

打开下载的GD32F4xx标准固件库，里面的目录如图3-1-1所示

Examples：此文件夹包含的是官方编写的示例代码，涉及芯片的大部分功能
Firmware：此文件夹里面有3个文件夹，包含CMSIS，标准外设库和USB库，存放官方封装的一些库函数，方便用户开发使用
Template：此文件夹是工程模板文件夹，里面包含IAR和Keil的工程示例
Utilities：此文件夹包含一些第三方组件和GD32配套的开发板文件

1.3.2.Examples

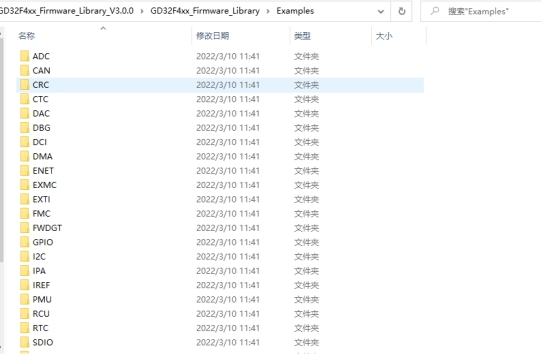

打开Examples文件夹之后，内容如图3-2-1所示

从上图中可以看出，这个文件夹里是各种外设资源的例程，每个文件夹里面还有更为详细的功能示例，对我们开发GD32芯片功能具有很高的参考价值。我们一定要多看，多读，多用

1.3.3.Firmware

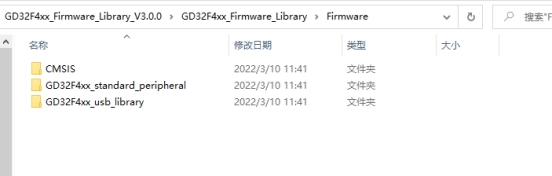

打开Firmware文件夹之后，内容如图3-3-1所示

CMSIS：微控制器软件接口标准(CMSIS：Cortex Microcontroller Software Interface Standard) 是Cortex-M处理器系列的与供应商无关的硬件抽象层
GD32F4xx_standard_peripheral: 从名称也可以看出，这个是GD32F4系列的标准外设库，存放一些封装了寄存器的库函数，我们后面编程也是依赖于这个库进行开发
GD32F4xx_usb_library: 这个是GD32F4系列的USB库函数，可以帮助我们开发一些关于USB的应用，如鼠标，键盘，CDC串口，模拟U盘等等

下面再分别对以上几个文件夹进行介绍：

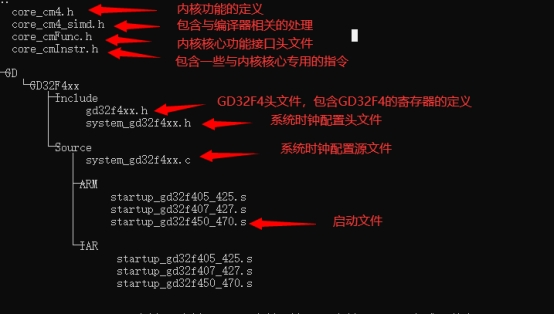

各个文件的相关介绍如图3-3-2所示

GD32F4xx_standard_peripheral目录结构：这个里面都是一些外设库文件，覆盖GD32F4芯片的绝大部分功能，包含ADC，CAN，SDIO，SPI等等。

GD32F4xx_usb_library目录结构：这里面的内容很多，有音频类，CDC类，DFU类，HID类等，我们暂时是用不到这些文件的，后面如果我们要开发USB设备，我们再来研究。

1.3.4.Template

Template目录结构：

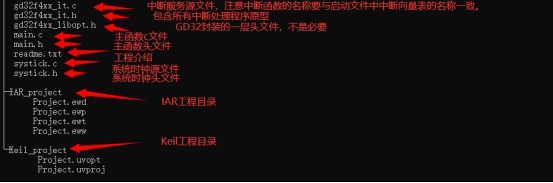

各个文件的相关介绍如图3-4-1所示

1.3.5.Utilities

这个是第三方组件文件夹，我们不必太关注

1.4.创建固件库模板

1.4.1.前提条件

已经安装好Keil软件
已经安装好GD32F4xx的Pack包
已经下载好GD32F4xx标准固件库

1.4.2.新建工程目录

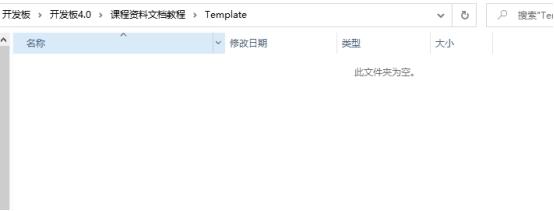

新建文件夹，命令为Template，用来保存新创建的工程，如图4-2-1所示

然后在该文件夹下新建6个文件夹，分别命名为：

Project:放工程文件，编译文件等
Firmware：放ARM内核文件，标准外设库文件等
Hardware：放开发板的硬件驱动文件
App: 放应用层文件
User：放main函数，gd32f4xx_it文件，systick文件
Doc: 放readme.txt文件，工程说明文件

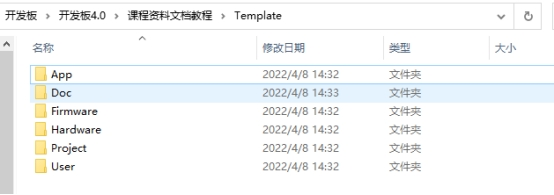

文件目录如图4-2-2所示

1.4.3.拷贝工程文件

找到我们的固件库的下载目录，将GD32F4xx_Firmware_Library_V3.0.0

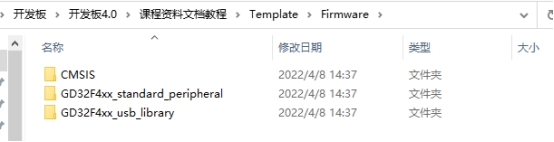

GD32F4xx_Firmware_Library\Firmware文件夹下的内容全部拷贝到新建目录的Firmware下，如图4-3-1所示

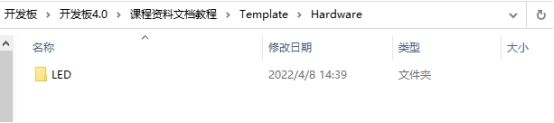

在Hardware下新建LED文件夹，为我们以后点灯做准备，如图4-3-2所示

将\GD32F4xx_Firmware_Library_V3.0.0\GD32F4xx_Firmware_Library

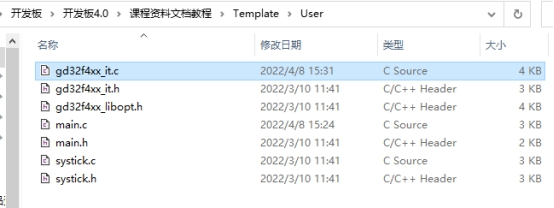

Template文件夹的除工程文件夹、readme.txt文件不拷贝之外全拷贝到新建的User文件夹下，如图4-3-3所示

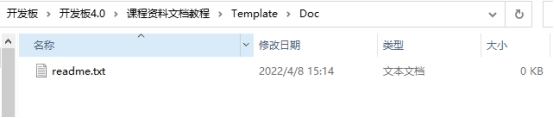

在Doc文件夹下新建一个readme.txt文件，如图4-3-4所示

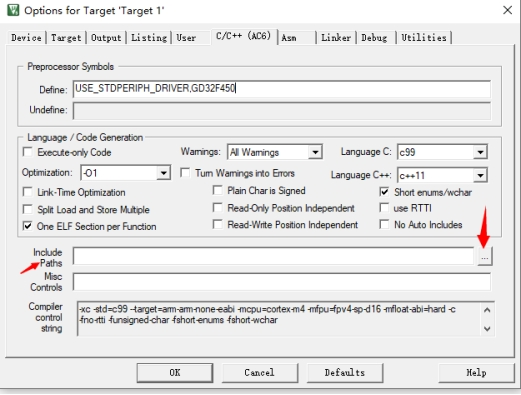

1.4.4.新建Keil工程

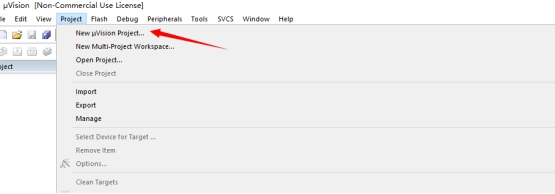

打开keil，点击最上面的 Project 选项卡，选择 New uVision Project 选项新建一个工程，如图4-4-1所示

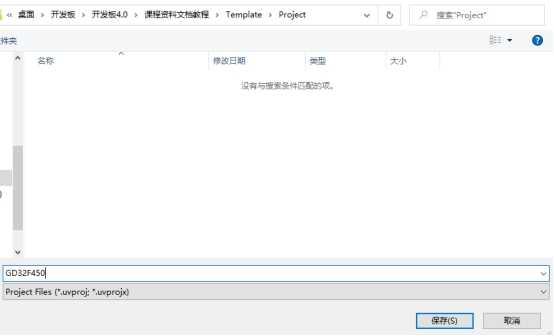

选择保存路径为我们刚才创建的文件夹下的 Project，文件名为 GD32F450，然后点击保存，如图4-4-2所示

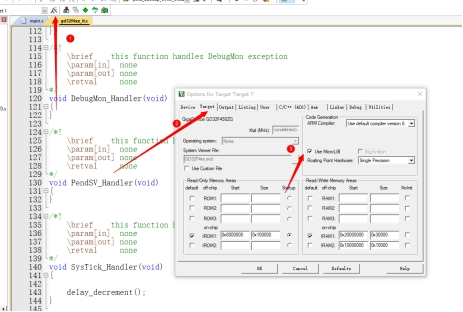

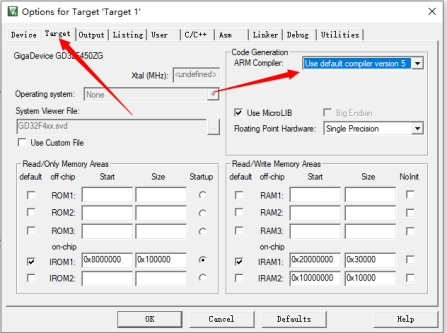

1.4.5.器件选择

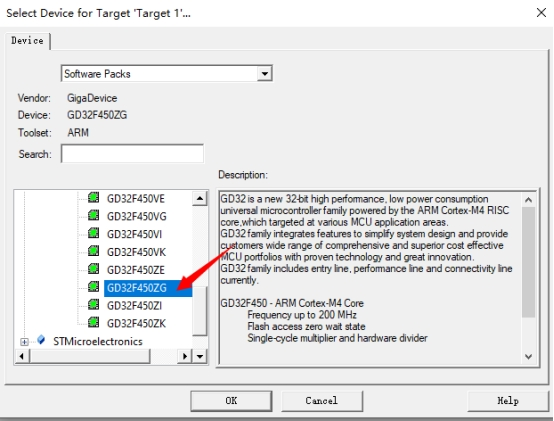

点击保存之后，弹出工程配置窗口，选择所需芯片，这里依次选择 GigaDevice -> GD32F4xx Series -> GD32F450 -> GD32F450ZG ，然后点击 ok，如图4-5-1所示

1.4.6.组件选择

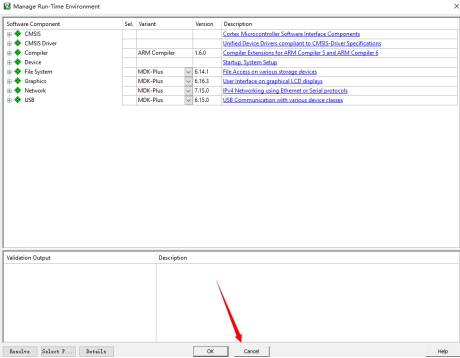

确定所需芯片之后，弹出RTE的环境配置对话框，选择工程所需的组件，不用配置点击取消，如图4-6-1所示

1.4.7.创建分组并添加源文件

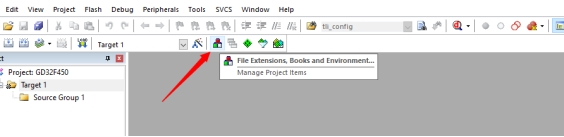

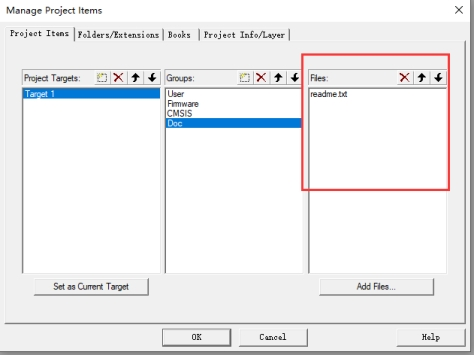

这时我们的工程已经创建完成，但是可以看到工程里面还没有文件，我们可以创建一些分组和添加一些文件。我们打开管理工程项去创建分组和添加文件，如图4-7-1所示

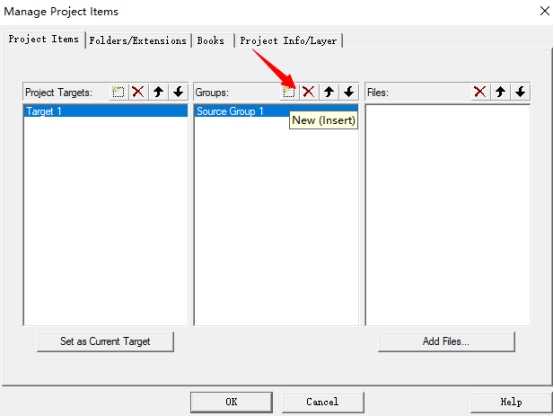

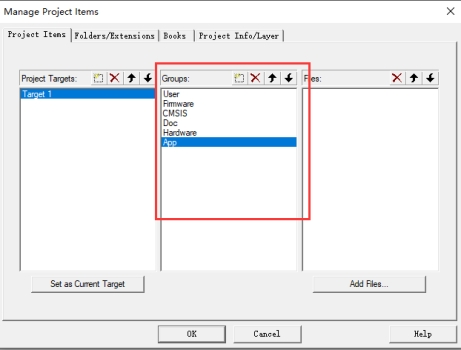

新建分组，点击新建按钮，然后输入要新建的分组名，如图4-7-2所示

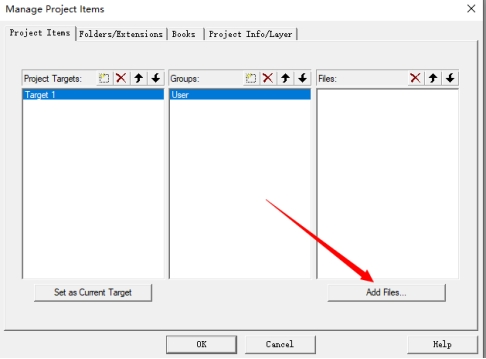

创建User分组之后点击Add Files就可以添加文件,如图4-7-3所示

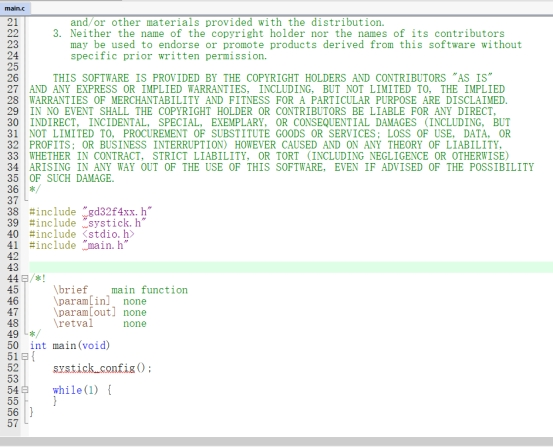

再添加以下文件（在新建工程的User目录下）：

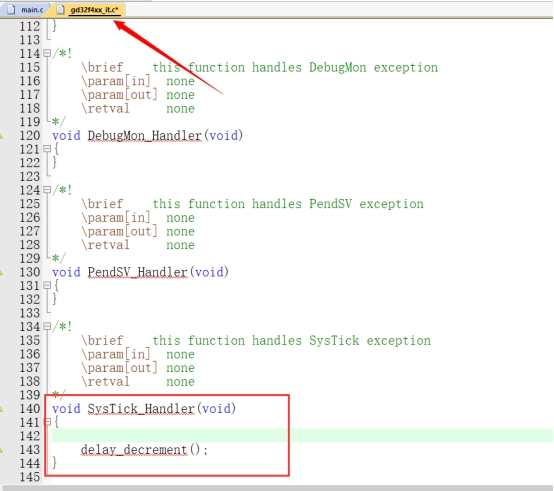

gd32f4xx_it.c
main.c
systick.c

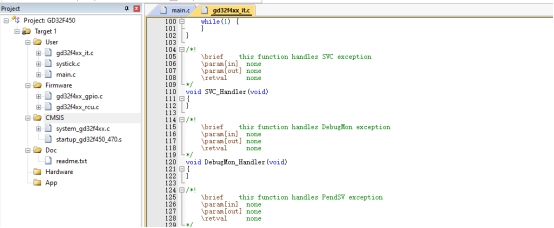

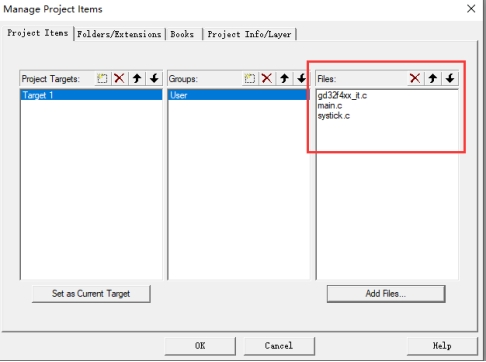

创建分组和添加文件如图4-7-4所示

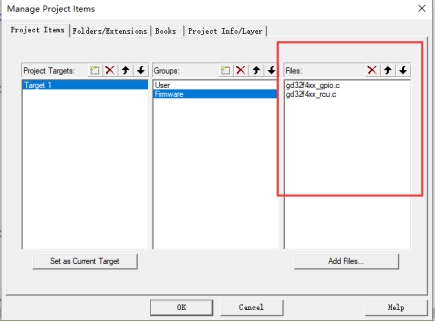

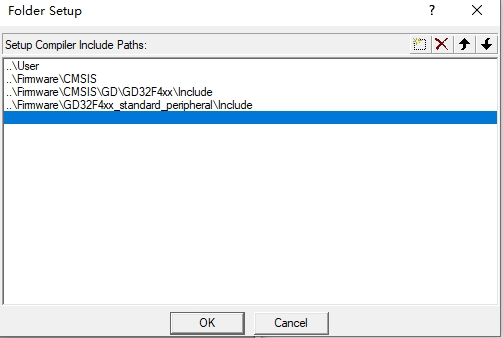

创建Firmware分组，然后添加标准外设库文件，需要用到的时候再添加，也可以全部添加（编译速度慢）。必须添加的是rcu这个外设库，这个是和时钟相关的，另外这里还演示添加一个gpio的外设库文件（在新建工程的Firmware/GD32F4xx_standard_peripheral/Source/目录下），如图4-7-5所示

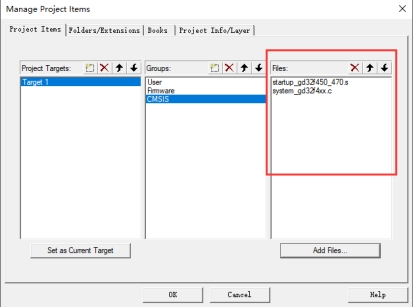

新建CMSIS分组，添加startup_gd32f450_470.s启动文件（新建工程的Firmware/CMSIS/GD/GD32F4xx/Source/ARM/）,和system_gd32f4xx.c文件（新建工程的Firmware/CMSIS/GD/GD32F4xx/Source/）,注意，添加启动文件需要勾选文件类型为All files（*.）,因为启动文件是以.s结尾。如图4-7-6所示
