【ADC 转换】读取电位器电压

下载例程代码： 下载代码

注意

请一定按照 例程使用方法 🔗 导入例程，否则下载的可能不是例程而是其他工程。

通过 ADC 读取电位器的电压值

如何使用例程​

下载程序，并连接 USB 虚拟串口线，即可看到效果

硬件连接​

  • 使用配套 TYPE-C 数据线，将学习板连接到计算机
连接usb线

程序效果​

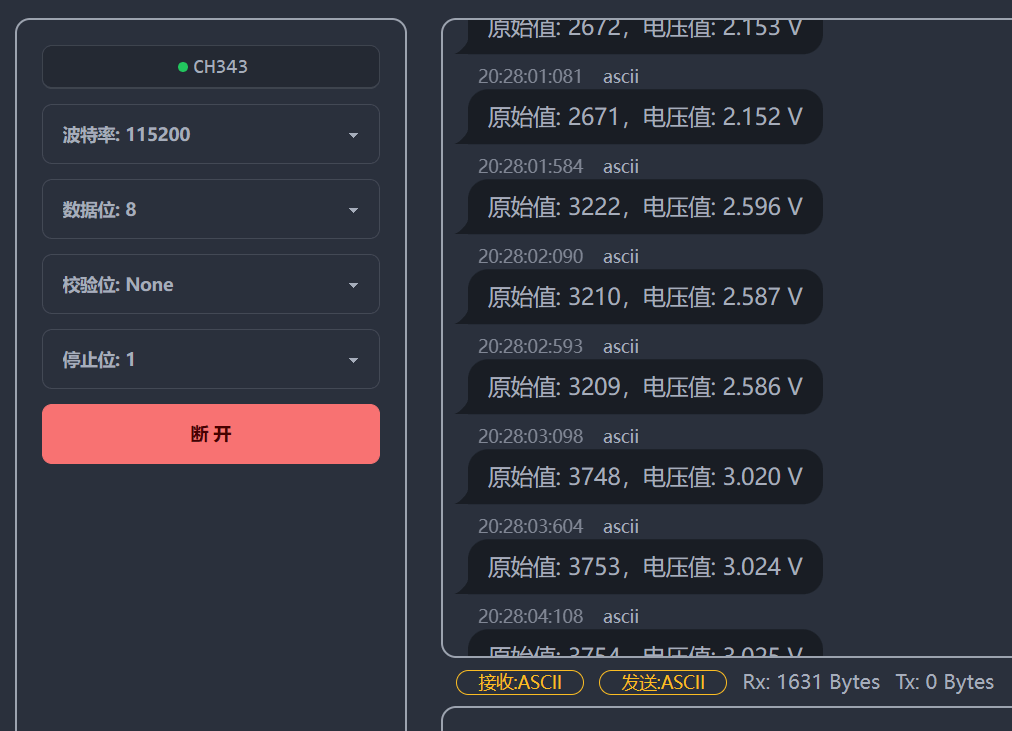

  • 打开 小智精灵 串口助手 在线串口调试助手，点击“选择串口”，选择 USB Single Serial，即可收到 ADC 转换结果，如图所示
串口数据

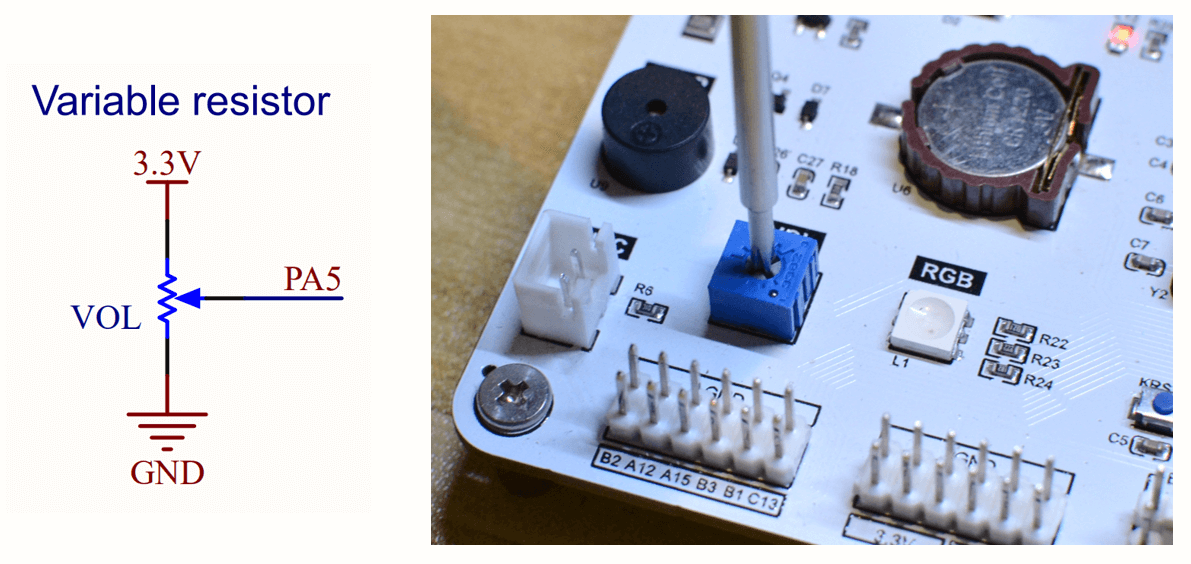

  • 程序会连续读取 PA5 的输入电压值，而 PA5 的电压值是由电位器 VOL 决定的，使用螺丝刀调节学习板上的电位器，即可观察到对应的数据变化。

    数据变化范围 0-4095，对应着 PA5 的电压值 0-3.3V

数据变化

例程讲解​

下面介绍了如何自己实现该例程的功能

1、工程配置​

  • 打开 ADC1：在 Pinout&Configuration 页面，将 PA5 设置为 ADC1_IN5

  • 配置 ADC：在 Pinout&Configuration -> Analog -> ADC1 -> Configuration 中

    • ADC_Settings -> Continuous Conversion Mode 设为 Enable，使 ADC 转换持续进行，不需要每次获取之前手动触发转换
    • ADC_Regular_ConversionMode -> Rank -> Sampling Time 设为 239.5 Cycles，最长采样时间，可以获得更稳定的转换结果

  • 打开串口 2 外设：Pinout&Configuration -> Connectivity -> USART2，将 Mode 选择为 Asynchronous

  • 启用 float 打印：在 cubeIDE 菜单栏中，Project Properties -> C/C++ Build -> Settings -> Tool Settings -> MCU Settings，勾选 Use float with printf ... -nano

    默认情况下，sprintf 函数不能打印小数。因此我们需要配置一下编译器，使其能够打印小数

2、代码​

(1) 初始化过程​

  • 引用头文件：需要使用 sprintf 打印输出，以及数学函数，在 main.c 引用头文件：
#include "stdio.h"
#include "string.h"
#include "math.h"
  • 启动连续 ADC 转换
// 启动连续ADC转换
HAL_ADC_Start(&hadc1);
// 等待ADC稳定
HAL_Delay(500);

(2) 读取 ADC 结果​

// 获取ADC值
result = HAL_ADC_GetValue(&hadc1);
// 计算电压值：电压 = ADC结果 × 3.3V ÷ 4095
voltage = result * 3.3f / 4095;
// 将变量打印为字符串
sprintf(send_buf, "原始值: %d，电压值: %.3f V\r\n", result, voltage);
// 通过串口2发送
HAL_UART_Transmit(&huart2, (uint8_t*) send_buf, strlen(send_buf), 20);
