GPIO 的第一个例子：控制 GPIO 输出高电平，点亮学习板正面的 LED。

如何使用例程​

编译并下载程序到学习板，即可看到程序效果：红色 LED 点亮

例程讲解​

下面介绍了如何自己实现该例程的功能

1、工程配置​

  • 分配引脚：在 Pinout&Configuration 页面，将 PA6、PA7、PB0 配置为 GPIO_Output，并分别设置 User label 为 BLUE、GREEN、RED

    左键 点击对应的引脚，选择 GPIO_Output；

    右键 点击对应的引脚，选择 User label，分别输入 BLUE、GREEN、RED

gpio config

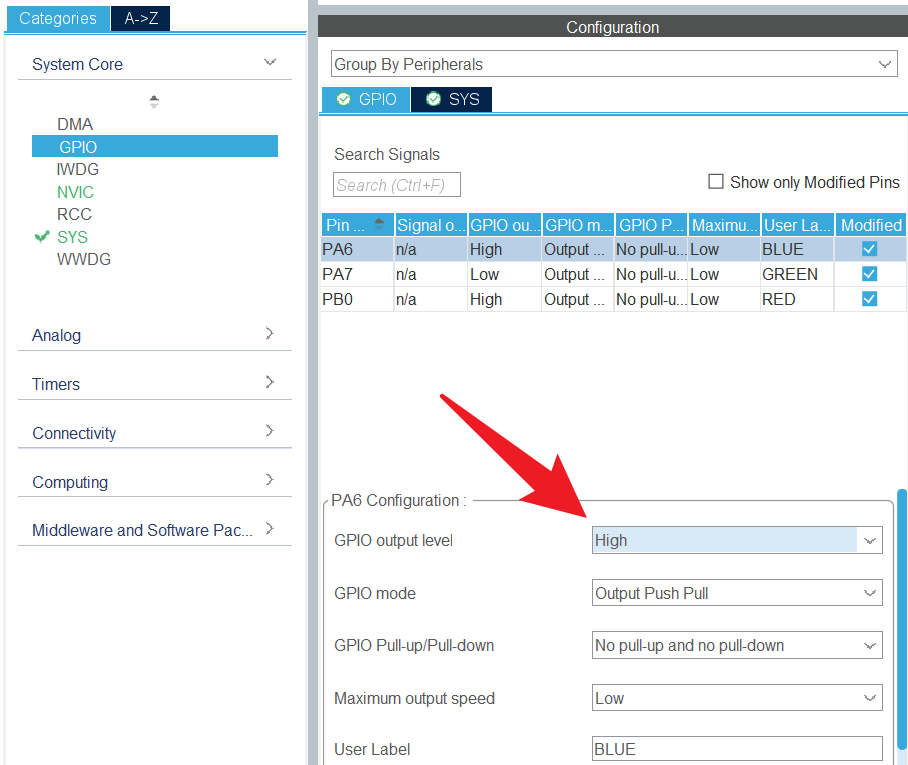

  • 配置 GPIO：在 Pinout&Configuration -> GPIO，点击对应的 PIN，可以在下方的 GPIO output level 中设置初始输出电平

    高电平点亮 LED，低电平熄灭 LED

配置

2、代码​

  • 在 main.c 文件中编写 HAL_GPIO_WritePin 函数来改变 GPIO 的输出电平

  • 这三行代码分别控制红、蓝、绿三个灯对应 GPIO 的输出电平

HAL_GPIO_WritePin(RED_GPIO_Port, RED_Pin, GPIO_PIN_SET); //红色，点亮
HAL_GPIO_WritePin(BLUE_GPIO_Port, BLUE_Pin, GPIO_PIN_RESET); //蓝色，熄灭
HAL_GPIO_WritePin(GREEN_GPIO_Port, GREEN_Pin, GPIO_PIN_RESET); //绿色，熄灭

函数最后一个参数：GPIO_PIN_SET设置为高电平（点亮），GPIO_PIN_RESET设置为低电平（熄灭）

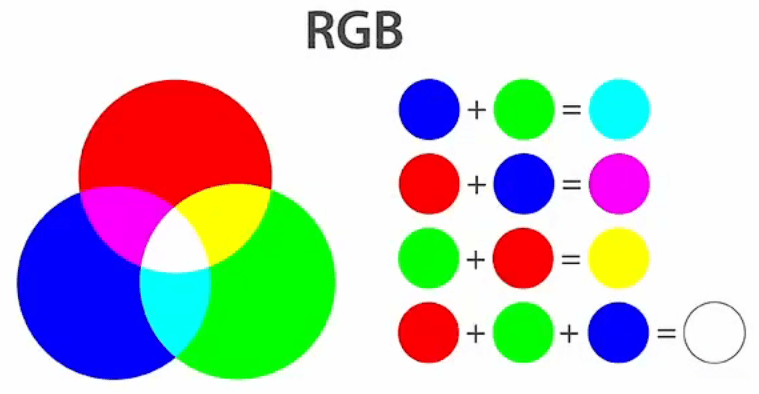

  • 三个 LED 可以同时点亮，尝试不同的组合能显现出不同的颜色~
RGB
