【GPIO】按键控制

下载例程代码： 下载代码

如何使用例程

编译并下载到开发板，即可看到程序效果：

• 按下按钮KEY，LED灯亮

• 松开按钮KEY，LED灯灭

例程讲解

下面介绍了如何自己实现该例程的功能

1、实验原理

• GPIO能够检测外部电路是高电平还是低电平，从而能够判断按键输入。

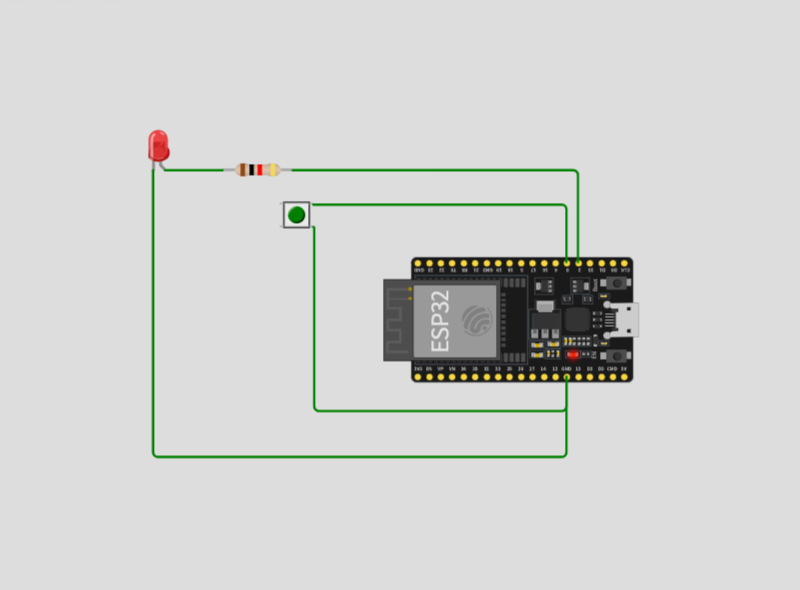

2、原理图

提示

使用 在线仿真平台 可以模拟开发板，编辑程序看到效果

2、代码

• 关键函数：

digitalRead(); //读取某个引脚的电平，函数返回返回值为电平状态

int led_pin = 2; // 设置LED 引脚
int key_pin = 0; // 设置KEY 引脚

void setup() {
  pinMode(led_pin, OUTPUT); // 设置LED 引脚为输出模式
  pinMode(key_pin, INPUT); // 设置KEY 引脚为输入模式
}

void loop() {
  if(digitalRead(key_pin) == LOW){ // 如果KEY 引脚为低电平
    digitalWrite(led_pin, HIGH); // 点亮LED 引脚
  }else{
    digitalWrite(led_pin, LOW); // 如果KEY 引脚为高电平，熄灭LED 引脚
  }
}
