【GPIO】点灯大师

下载例程代码： 下载代码

PIO实验1：输出GPIO 点亮小灯​

例程讲解​

下面介绍了如何自己实现该例程的功能

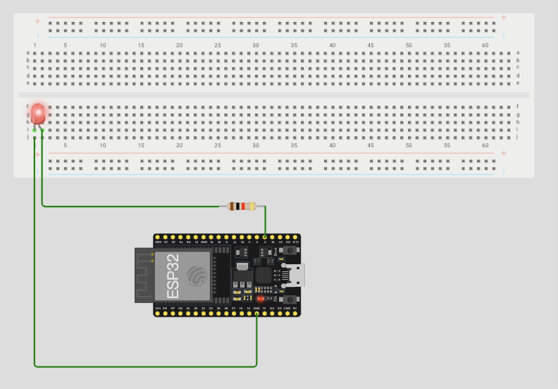

1、原理图​

gpio config
提示

使用 在线仿真平台 可以模拟开发板，编辑程序看到效果

  • 关键函数

pinMode()：设置某个引脚的工作模式，输入还是输出

digitalWrite()：输出某个引脚电平为高电平还是低电平

2、代码​

信息
  • setup函数: 是Arduino程序的入口函数，它会在程序开始运行时被调用一次。setup函数通常用于初始化程序，例如设置引脚模式、初始化变量等。
  • loop函数: 是Arduino程序的主循环函数，它会在程序运行时不断重复执行。loop函数通常用于执行程序的主要功能，例如读取传感器数据、执行控制指令等。
  • 程序编写：
int ledpin = 2; // 定义LED引脚

void setup() {
  pinMode(ledpin, OUTPUT); // 设置LED引脚为输出模式
}

void loop() {
  digitalWrite(ledpin, HIGH); // 点亮LED
}

GPIO实验2：输出GPIO 小灯闪烁​

例程讲解​

下面介绍了如何自己实现该例程的功能

1、原理图​

gpio config
  • 关键函数

delay()：延时函数，用于控制程序的运行速度，单位ms

2、代码​

int ledpin = 2;

void setup() {
  pinMode(ledpin, OUTPUT);
}

void loop() {
 digitalWrite(ledpin, HIGH);
 delay(1000); // 延时1000ms后，关闭LED
 digitalWrite(ledpin, LOW);
 delay(500); // 延时500ms，打开LED
}

GPIO实验3：输出多个GPIO 小灯闪烁​

例程讲解​

控制多个小灯每个1s翻转一次

1、原理图​

gpio config

2、代码​

// 定义LED引脚
int led_pin1 = 2;
int led_pin2 = 4;
int led_pin3 = 16;
int led_pin4 = 17;

void setup() {
  // 设置LED引脚为输出模式
  pinMode(led_pin1, OUTPUT);
  pinMode(led_pin2, OUTPUT);
  pinMode(led_pin3, OUTPUT);
  pinMode(led_pin4, OUTPUT);
}

void loop() {
  //每隔1s，反转4个LED的亮灭
 digitalWrite(led_pin1, HIGH);
 digitalWrite(led_pin2, HIGH);
 digitalWrite(led_pin3, HIGH);
 digitalWrite(led_pin4, HIGH);
 delay(1000);
 digitalWrite(led_pin1, LOW);
 digitalWrite(led_pin2, LOW);
 digitalWrite(led_pin3, LOW);
 digitalWrite(led_pin4, LOW);
 delay(1000);
}
